一、设备结构

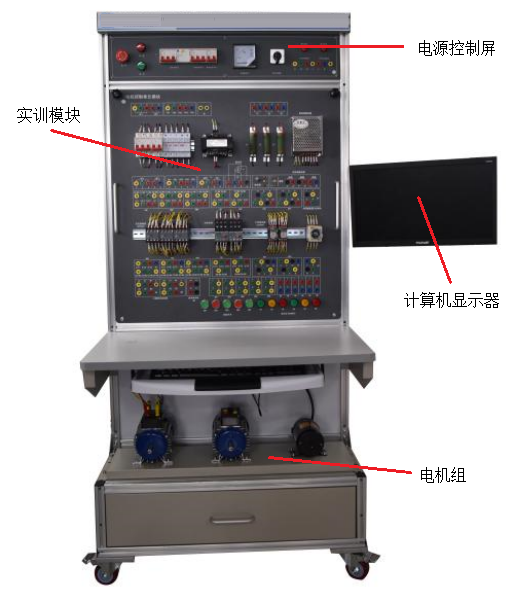

机电技术技能实训考核装置由电源控制屏、PLC单元模块、电机控制单元模块、家用配电单元模块、网孔板、电机组等构成，其结构如图1所示：

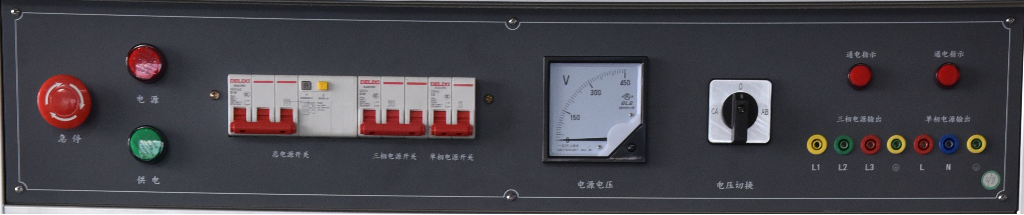

二、电源控制屏
装置的电源采用三相五线交流电源，具有漏电保护；具有急停按钮、电源指示灯和供电指示灯；具有电源电压指示；提供1路三相电源输出，带自动空气开关控制；提供1路单相电源输出，带自动空气开关控制。

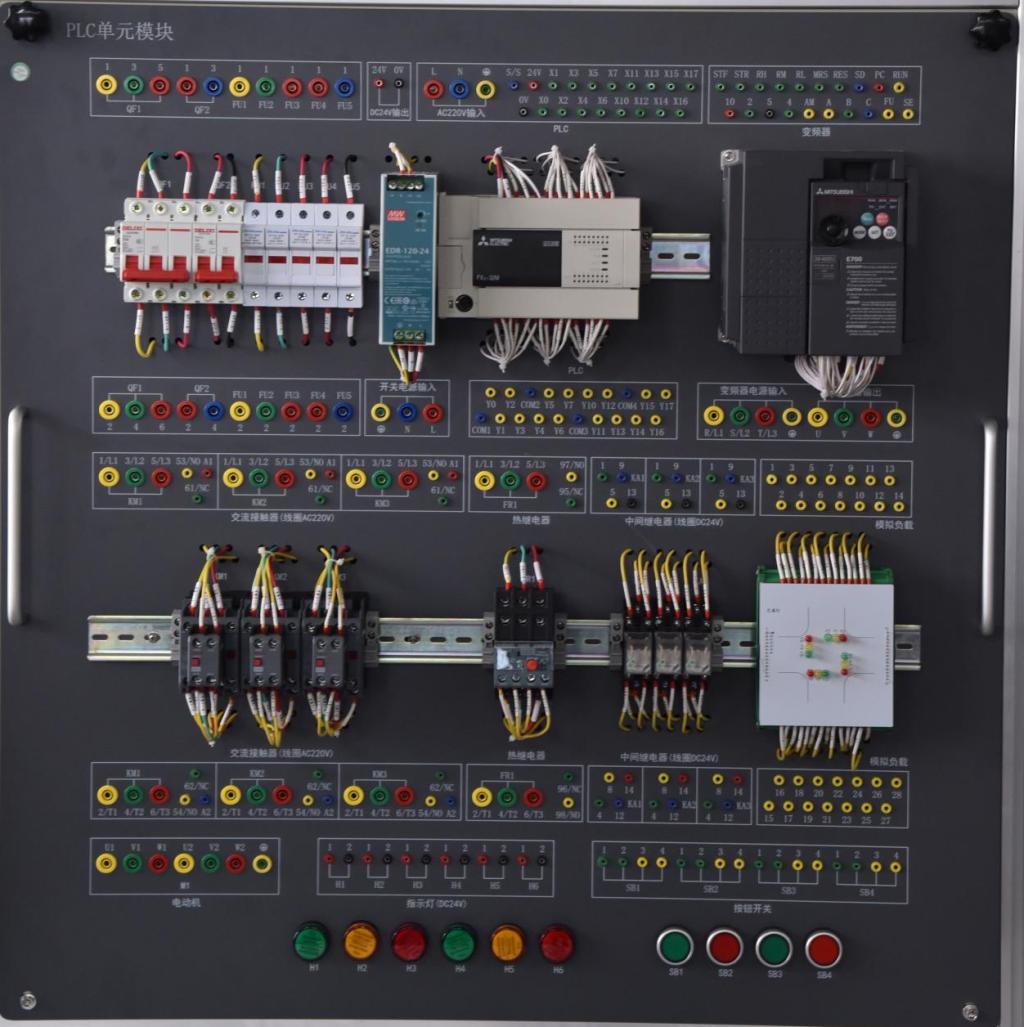

三、PLC单元模块
1、概述
PLC单元模块包含断路器、熔断器、DC24V开关电源、三菱FX3U-32MR PLC、三菱FR-E740变频器、交流接触器、热继电器、中间继电器、可插拔式模拟负载模块、按钮开关、指示灯等电气元件，所有电气元件的引线全部转接到安全插孔上。挂箱内部具有自动智能巡线系统，可自动检测外部接线的正确性。
2、配置清单
序号 |
名称 |
规格型号 |
数量 |
说明 |
1 |
3P断路器 |
DZ47s，D10 |
1只 |
对应QF1 |
2 |
2P断路器 |
DZ47s,C6 |
1只 |
对应QF2 |
3 |
熔断器 |
RT18-32，熔芯10A |
3只 |
对应FU1、FU2、FU3 |
4 |
熔断器 |
RT18-32，熔芯5A |
2只 |
对应FU4、FU5 |
5 |
24V开关电源 |
EDR-120-24 |
1只 |
|
6 |
PLC |
FX3U-32MR-ES-A |
1台 |
|
7 |
变频器 |
FR-E740-0.4K-CHT |
1台 |
|
8 |
交流接触器 |
CJX2s-0910,线圈AC220V，带辅助触头F4-11 |
3只 |
对应KM1、KM2、KM3 |
9 |
热继电器 |
JRS1DSP-25 |
1只 |
对应FR1 |
10 |
中间继电器 |
CDZ9-52PL 线圈DC24V |
3只 |
对应KA1、KA2、KA3，具有2组触点 |
11 |
指示灯 |
Φ22mm，DC24V |
6只 |
对应H1-H6,电源为DC24V |
12 |
按钮开关 |
Φ22mm自复位按钮开关 |
4只 |
对应SB1-SB4，插孔1-2为常闭触点，3-4为常开触点 |
13 |
可插拔式模拟负载模块 |
包含交通灯、自动运料装车、八段数码管显示、水塔水位自动控制、天塔之光、装配流水线 |
1套 |
|
14 |
三相异步电动机M1 |
YS6324，380V,180W，可Y-△转换 |
1台 |
位于底部的电机组，电动机的接线通过挂箱侧面航空插头引到面板上 |
3、附件：三菱PLC编程电缆、数字式万用表（UT39A+）等。
4、软件版本：
PLC编程软件：GX Works2 Ver 1591R
